Engine Figure
Click image for full size version | Scroll down to see parts list

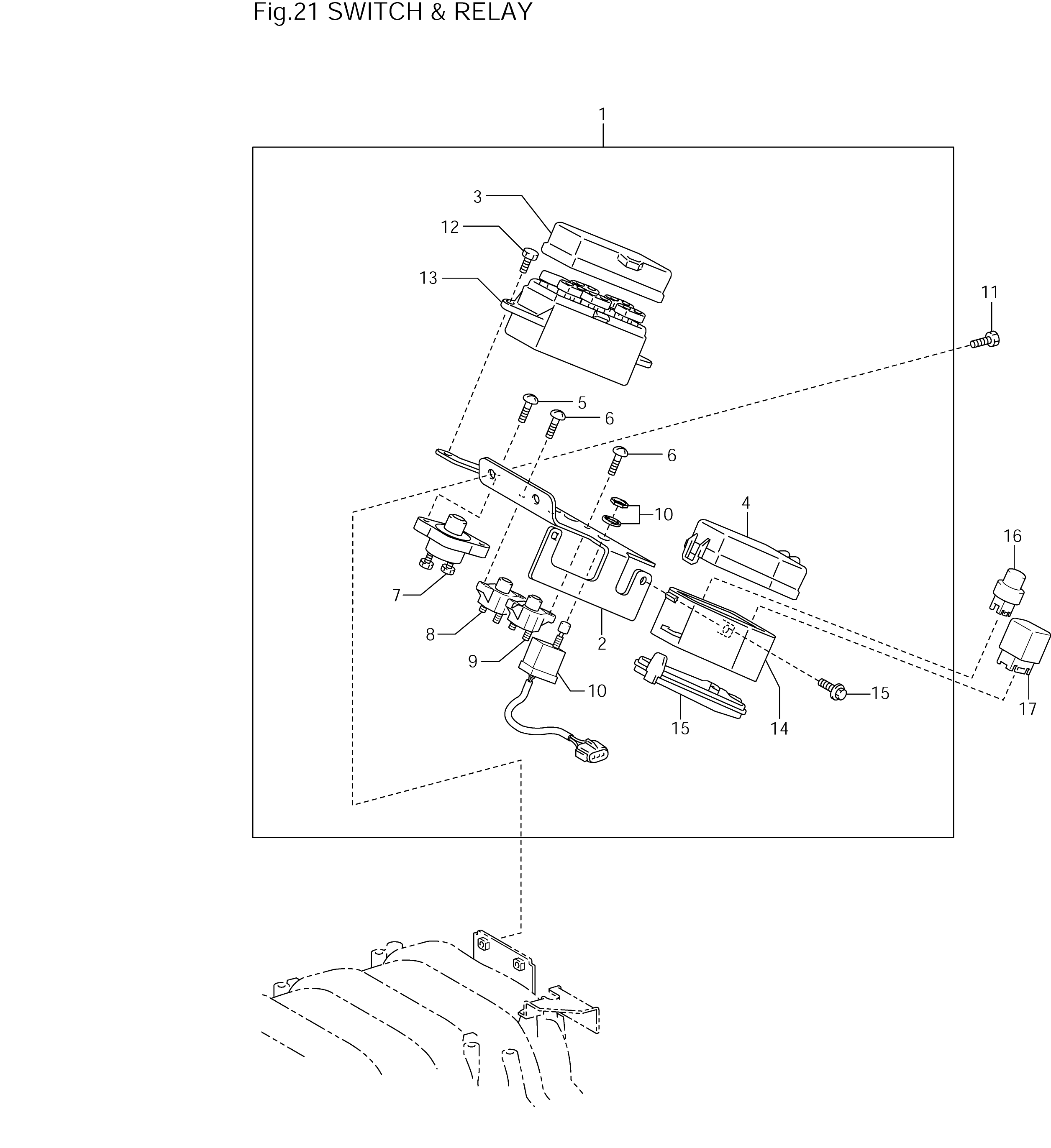

Switch & RelayPart Number | Description | Quantity | Reference No. | 8205067011 | WIRE ASSY,ENGINE | 1 | 1 | 8265567010A | BRACKET,CIRCUIT BREAKER | 1 | 2 | 8261167010 | COVER,FUSE BLOCK | 1 | 3 | 8266167010 | COVER,RELAY BLOCK | 1 | 4 | 9015748001 | SCREW,CROSSRECESS PAN | 2 | 5 | 9015741001 | SCREW,CROSSRECESS PAN | 4 | 6 | 8265067030 | BREAKER ASSY,WIRING CIRCUIT | 1 | 7 | 8265067020 | BREAKER ASSY,WIRING CIRCUIT | 1 | 8 | 8265067010 | BREAKER ASSY,WIRING CIRCUIT | 1 | 9 | 8459067010 | SWITCH ASSY,FUEL PUMP | 1 | 10 | 9011908B40 | BOLT,W/WASHER | 2 | 11 | 91511B0616 | BOLT,FLANGE | 3 | 12 | 5.61612E+11 | BLOCK ASSY,FUSE | 1 | 13 | 8260212090 | BLOCK SUB-ASSY,RELAY | 1 | 14 | 8266112160 | COVER,RELAY BLOCK | 1 | 15 | 9098702004D | RELAY | 2 | 16 | 2838073010A | RELAY ASSY,FUEL PUMP | 1 | 17 |
|
